Red de CCAPS Lunahuaná y Nuevo Imperial

Las dos Redes de Centros Comunitarios de Atención Primaria de Salud (CCAPS) fueron construidas e implementadas en los distritos de Lunahuaná y Nuevo Imperial de la Provincia de Cañete/Lima. Fueron 12 los establecimientos de salud (CCAPS) que se construyeron empleando técnicas constructivas mejoradas sismorresistentes con tierra.

La construcción de los primeros 6 CCAPS se realizó en las localidades de Ramadilla, Paullo, San Jerónimo, Langla, Condoray y Santa Rosa; anexos del distrito de Lunahuaná – Cañete.

Los otros 6 CCAPS fueron construidos en los anexos de Caltopa, Cantera, Bellavista de Conta, Augusto B. Leguía, 7 de Agosto y Cerro Libre; todos ellos en el distrito de Nuevo Imperial – Cañete.
En cada uno de los 12 CCAPS se diseñaron dos zonas: en la primera, los consultorios y servicios, y en la otra, diversos espacios que se destinaría para uso comunal; es decir la población, conjuntamente con la Municipalidad de Lunahuaná y Nuevo Imperial, decidieron el uso de estos espacios (comedor popular, “vaso de leche”, salón comunal, PRONOEI, etc.).

Construcción de los CCAPS:

En la construcción se logró la participación tanto de las autoridades municipales locales como de la población de cada anexo, con el aporte parcial de la mano de obra no calificada, a la vez que se capacitaban en el uso de las técnicas del adobe sismorresistente implementados.

Fabricación de adobes mejorados.- Los trabajos de obra se inician con la producción de los adobes; para ello, se mandaron fabricar las adoberas de madera cuyas formas y dimensiones permitieron la fabricación de adobes enteros (cuadrados de 38x38x8 cm) y medios adobes de 38x18x8 cm.
Para la producción de los adobes previamente fue necesario realizar la fabricación de los adobes de prueba con objeto de ver la calidad de estas unidades de albañilería. Con el barro bien amasado y mezclado con la paja, se fabricaron un mínimo de 20 adobes de prueba para ver si durante el secado se producían fisuras. Si los adobes no presentan fisuras, se puede iniciar el proceso de fabricación. De presentarse fisuras, se podrá añadir más paja o arena gruesa (si el suelo fuera muy arcilloso) y también buscar la forma de proteger los adobes durante el secado a través de esteras u otro tipo de cobertura.
Para conocer la resistencia del adobe, con tres adobes medios (38x18x8cm) completamente secos se formó un “puente” apoyando uno de ellos sobre los otros dos adobes. El apoyo deberá ser de 5 cm a cada lado. Éste deberá resistir el peso de una persona de aproximadamente 75 Kg. durante un minuto, parado en un pie en la parte central o mínimo 7 medios adobes.
Finalmente se iniciaron los trabajos de producción de los adobes siguiendo el siguiente proceso:

• Tamizado de la tierra,
• Remojado de la tierra tamizada,
• Amasado y colocación de fibras
• Secado,
• Apilado de adobes secos,
• Traslado a pie de obra para iniciar su asentado.

La fabricación de los adobes en Lunahuaná, en gran porcentaje fue realizado por pobladores locales capacitados, los mismos que realizaron este trabajo en tendales habilitados en sus propios huertos y parcelas. Algunos de estos pobladores en la actualidad se dedican a fabricar estos adobes sismorresistentes para otros usuarios, lo que indica que la tecnología mejorada aplicada en el lugar se está replicando en la zona. En cambio, en el distrito de Nuevo Imperial, la mayoría de los adobes fueron fabricados por maestros adoberos locales.

Proceso constructivo.- Algunos de los terrenos no eran de buena calidad debido a que se trataba de un suelo arenoso; por lo que se tuvo que realizar cimentaciones más profundas (en algunas partes llegaron a 1.40 m. de profundidad) y de ancho 0.80 m., lo que significó un incremento en materiales (agregados y cemento) en el orden del 30%. Los sobrecimientos fueron vaciados con concreto de mejor resistencia para garantizar la estabilidad de los muros de adobe.

Sistema del adobe reforzado con caña.- En Lunahuaná, para el reforzamiento de los muros fueron colocados desde el sobrecimiento los refuerzos verticales de caña. El asentado de los adobes también contó con refuerzos horizontales de caña cada cuatro hiladas (en el tercio inferior del muro), cada tres hiladas (en el tercio medio) y cada dos hiladas (en el tercio superior). Otra característica de la construcción sismorresistente con adobe es la colocación de los contrafuertes o machones ubicados en las esquinas de los muros. El mortero de barro utilizado tuvo una cantidad de arcilla adecuada para garantizar la adherencia de las unidades de albañilería.

Sistema del adobe reforzado con geomalla.- En el distrito de Nuevo Imperial la técnica que se empleó fue la del adobe reforzado con geomalla. Se emplearon mallas bi-direccionales de polipropileno para “empaquetar” los muros y finalmente revestirlos con un mortero estabilizado de cemento, tierra tamizada y arena fina en proporción 1:5:5.

Refuerzos de madera.- Todos los edificios contaron con refuerzos de madera como son los dinteles de puertas y ventanas, y las vigas soleras que soportan las viguetas y acabado de la cubierta.
El CCAPS de Paullo fue el único edificio que contó con dos plantas. Los muros de quincha de la segunda planta se construyeron en base a paneles de madera y caña brava de Ø1/2″ tejida, modulado con dimensiones de 1.20m. Estos paneles fueron ubicados sobre el área del consultorio, SSHH y botiquín y se accede a través de una escalera de concreto y un tramo de madera. Sobre esta estructura de muros de quincha se colocaron las viguetas de madera para el techo, sobre las cuales se instalaron las planchas de la cubierta y, encima de ellas una capa de compresión de concreto de 4 cm. de espesor.

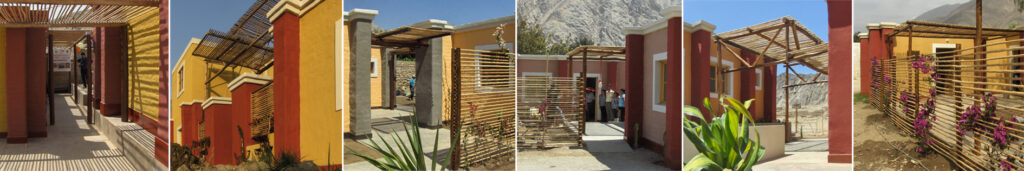

Acabados.- En Lunahuaná los trabajos de acabados fueron realizados con tarrajeos de cemento + tierra tamizada + arena fina por el interior y solaqueado de barro con un acabado rústico por el exterior;  en cambio, los CCAPS de Nuevo Imperial, por llevar refuerzos de geomalla, tanto el interior con exterior llevó tarrajeos de cemento + tierra tamizada + arena fina. La pintura aplicada tanto al interior como exterior de los muros tuvo una base de barbotina de arcilla y látex para darle adherencia al muro y garantizar que dicho revestimiento no sea totalmente impermeable. Se utilizaron colores terrosos para darle una expresión arquitectónica que resalte el material y, además, que le proporcione al edificio una apariencia agradable y armónica con la arquitectura de barro local. Las carpinterías de madera fueron instaladas antes de realizar los últimos acabados de pintura.

Red de CCAPS Nuevo Imperial

Centro de Hidroterapia y Rehabilitación Socio-Sanitaria

Propuesta desarrollada por la Fundación Jicoteca y el Ayuntamiento de Berzosa del Lozoya, en colaboración con Hábitat Tierra, para el desarrollo del Plan estratégico local de atención integral y global a los sectores en desventaja social en la Sierra Norte de Madrid, entre cuyas actuaciones se enmarca la gestión de la Residencia San Roque para personas con discapacidad intelectual, no gravemente afectados y mayores de 45 años.

El proyecto propone dotar a la zona de unas instalaciones accesibles a todas las personas que necesiten este tipo de servicios, que se complementan tratamientos integrales de hidroterapia y rehabilitación física y psíquica. Se trata de una propuesta de carácter innovador e integrador por su marcado carácter social y por su potencial en la generación y consolidación de empleo. A continuación, se destacan los principales objetivos del mismo:

• Ofrecer a la población un proyecto de rehabilitación socio-sanitaria de calidad, respaldado por profesionales especializados, que desarrollen diversos tipos de terapias, conjugándolas con la impartición de formación y con la práctica de actividades relacionadas con el deporte y la salud, haciendo de él un modelo de referencia en la zona.
• Promover la creación de empleo local, estable y fijo en la zona, especialmente de colectivos desfavorecidos y con especiales dificultades en la inserción laboral como: mujeres, jóvenes y población de la zona en situación de desempleo. Con su consecuente incidencia en la creación de puestos de trabajo indirectos.
• Promover el estímulo inversor en la zona, haciendo que este centro atraiga otras actividades empresariales, y que se generen sinergias entre ellas, que favorezcan directamente la creación de otras actividades económicas, a nivel municipal y comarcal.
• Fomentar la diversificando el tejido empresarial en nuevos ámbitos económicos, generando nuevos nichos de empleo en la Sierra Norte, que actúen como motor del empleo a nivel comarcal.
• Favorecer el crecimiento poblacional y asentamiento de la población rural, contribuyendo al desarrollo y renovación de la población, así como la mejora de la calidad de vida en las áreas rurales, acercando al ciudadano este tipo de servicios sanitarios.
• Optimizar el uso de las instalaciones del municipio para la realización de otro tipo de actividades y eventos, así como la impartición de cursos formativos, charlas, jornadas, presentaciones, etc. que colaboren así en el mantenimiento de dichas instalaciones.
• Promover políticas de responsabilidad medioambiental, a través de las estrategias de gestión de energía y sistemas de ahorro y eficiencia energética en los sistemas de luz, agua y calefacción, junto al diseño de una política de reciclado eficiente de los residuos generados.

Modelo de gestión CCAPS
